Dans le cadre de la réhabilitation d’un parking de l’ancien CHU de Saint-Nazaire, notre équipe a réalisé une maquette numérique 3D complète d’un bâtiment existant. Le projet a combiné relevés par scanner 3D et prises de vues par drone afin d’obtenir une représentation fidèle et précise de l’existant.

Étape 1 : Relevé sur site – Scanner 3D

Le scanner 3D nous permet d’obtenir rapidement un nombre important de points. Sa grande précision nous apporte une base fiable pour dessiner l’intérieur du bâtiment ainsi que les façades extérieures.

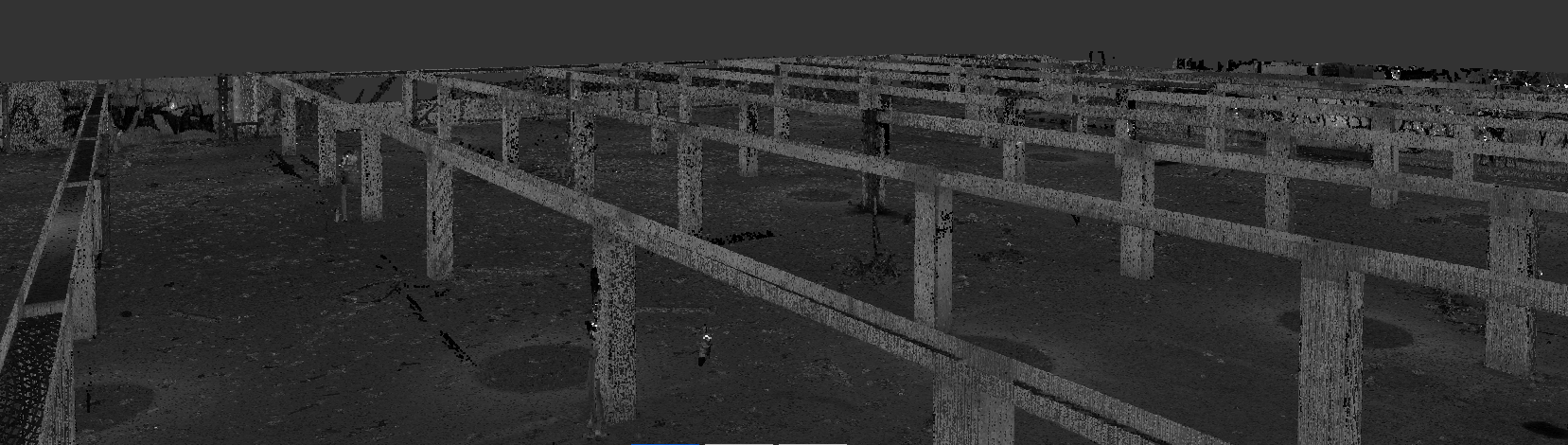

                                             Nuage de points issu du relevé scanner 3D

Étape 2 : Acquisition par drone

Le relevé par drone est complémentaire au précédant relevé, il nous permet d’obtenir les points nécessaires à la toiture et aux zones inaccessibles.

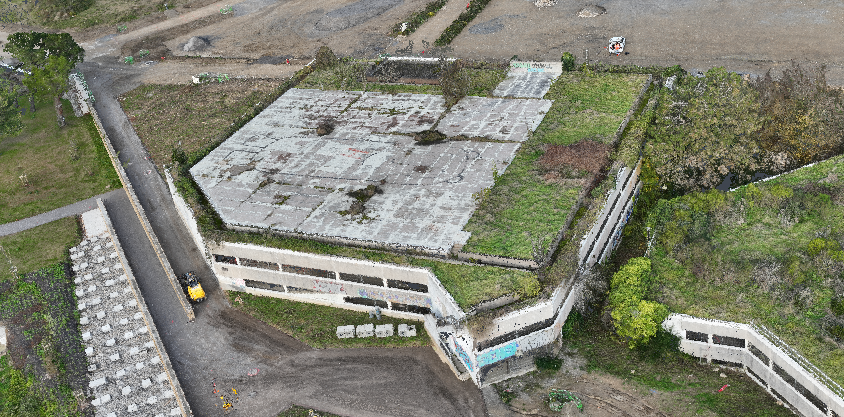

                                                        Nuage de points issu du relevé drone

L’utilisation de ces deux méthodes nous permet d’obtenir un relevé exhaustif du bâtiment.

Étape 3 : Création de la maquette numérique 3D

La maquette numérique 3D est réalisée sur le logiciel Revit au LOD 300 (niveau de détail) par notre équipe.

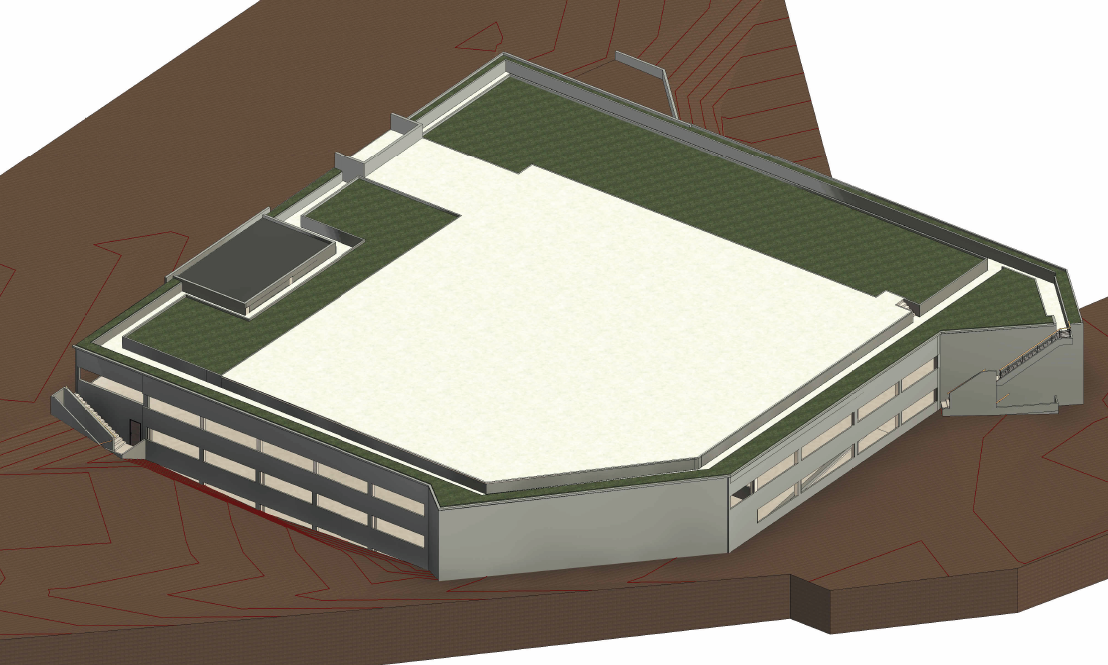

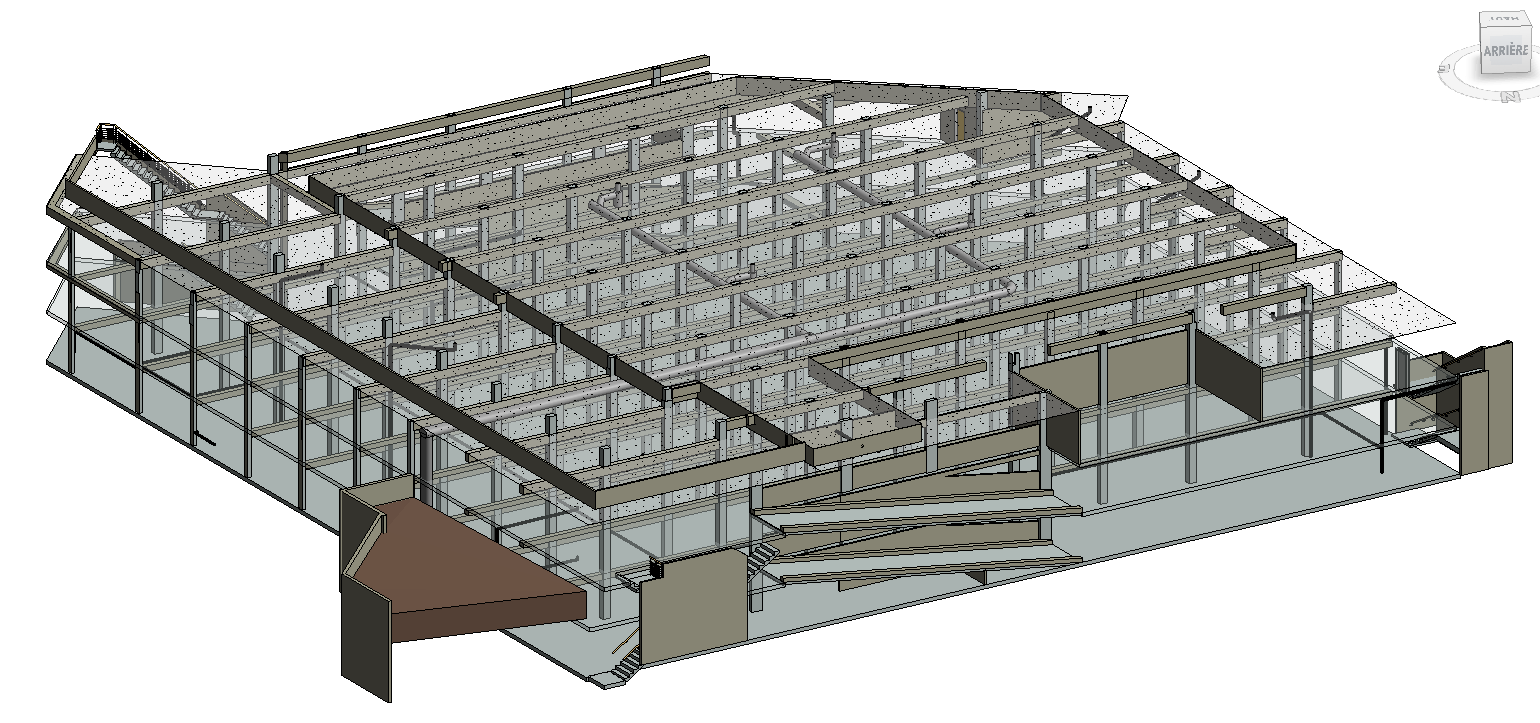

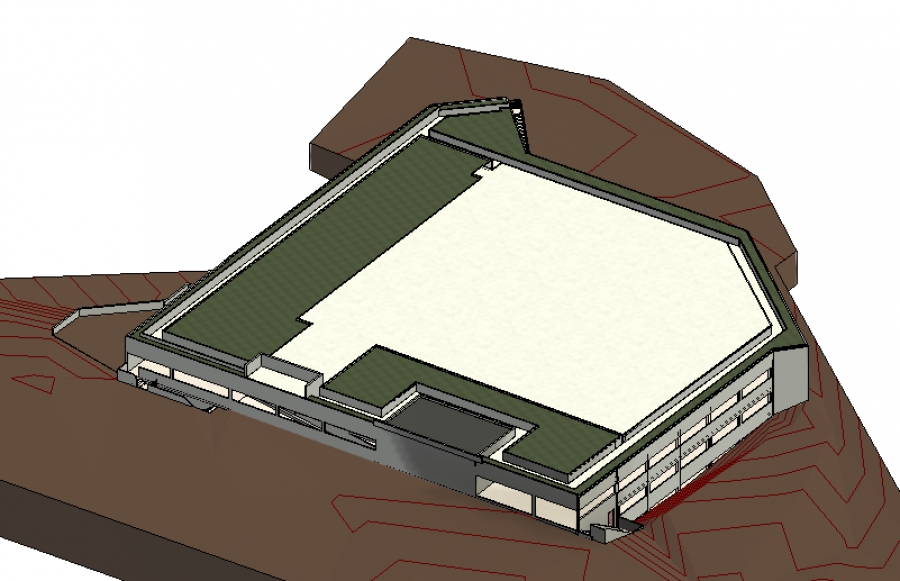

 Maquette numérique sans les murs extérieurs et la toiture                            Maquette numérique issue de Revit

Le modèle numérique obtenu offre une représentation fidèle du bâtiment, exploitable pour des études techniques ainsi que pour les différentes étapes de la réhabilitation du bâtiment. Il nous permet d’en extraire un plan masse, des plans de niveaux, des plans de façades, ainsi que des coupes.

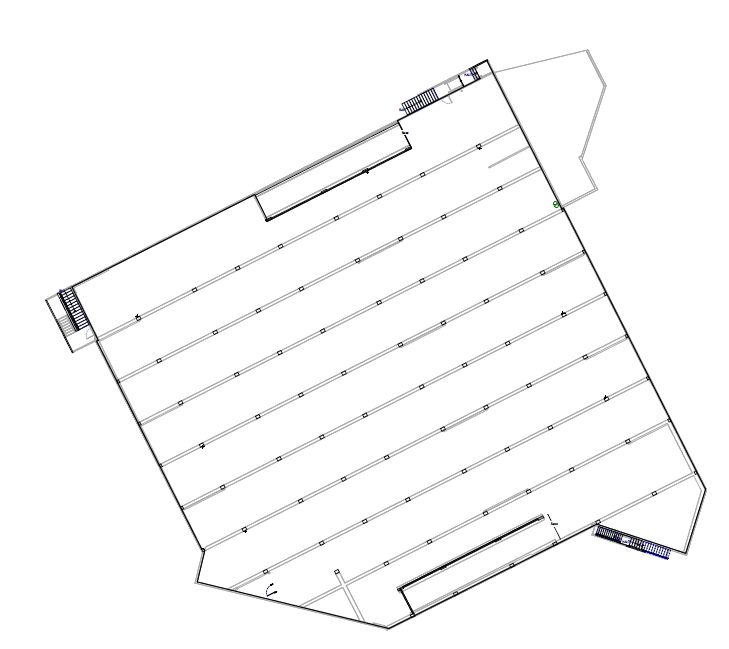

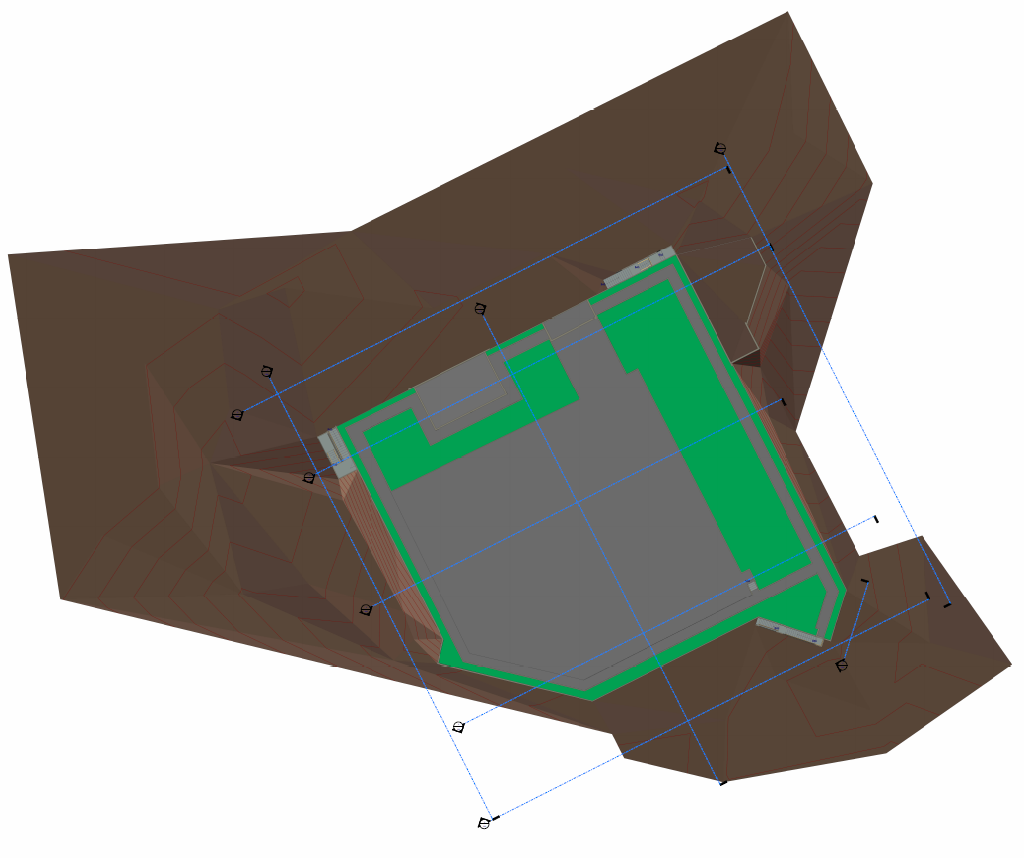

                                       Plan de niveau                         Plan Masse avec emplacement des coupes et façades

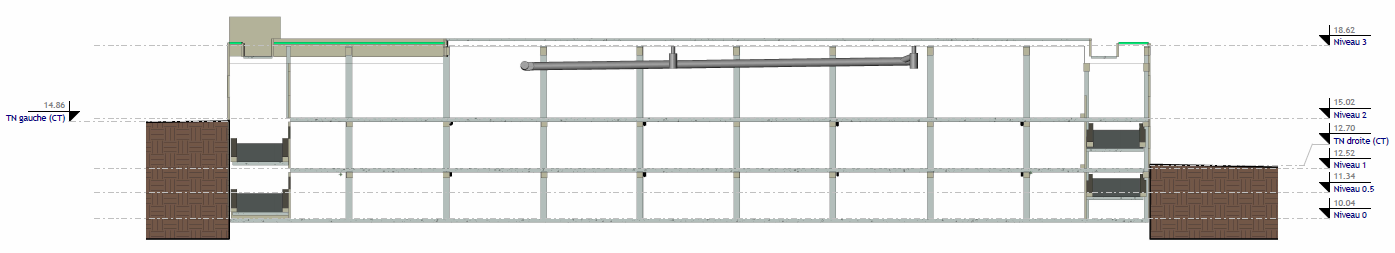

                                                   Coupe issue de la maquette numérique

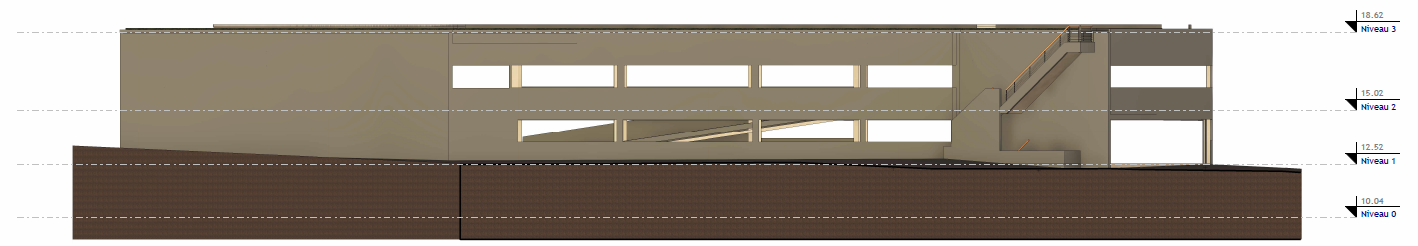

                                                 Façade issue de la maquette numérique

Résultat pour notre client (SONADEV) :

• Gain de temps
• Grande précision
• Réduction des déplacements
• Vision globale du bâtiment
